BLDCモーターの製造工程とは？ - ブログ

経験豊富な BLDC モーターサプライヤーとして、BLDC (ブラシレス直流) モーターの複雑な製造プロセスをご案内できることを嬉しく思います。このプロセスを理解することで、家庭用電化製品から産業用機械に至るまで、さまざまな用途で広く使用されているモーターの品質と性能について貴重な洞察が得られます。

1. 設計と企画

BLDC モーターの製造は、綿密な設計と計画から始まります。当社のエンジニアリングチームは、モーターの対象となるアプリケーションの特定の要件を理解することから始めます。これは、出力、速度、トルク、サイズの制約から、温度、湿度、振動などの環境要因にまで及びます。

これらの要件に基づいて、当社では高度なコンピュータ支援設計 (CAD) ソフトウェアを使用して、モーターの詳細な 3D モデルを作成します。これらのモデルは、モーターのコンポーネントとその相互作用を視覚化し、すべての部品がシームレスに適合することを確認するのに役立ちます。この段階では、モーターの性能、効率、信頼性を最適化するためのシミュレーションも実施します。たとえば、損失を最小限に抑え、トルク生成を最大化するために、モーター内の磁場をシミュレートします。

2. 材料の選択

デザインが完成したら、次の重要なステップは材料の選択です。 BLDC モーターに使用される材料の品質は、その性能と耐久性に大きく影響します。

_20241230153244 _20241230153233

固定子の積層: ステーターはモーターの固定部分です。当社では通常、ステーターコアに高品位の電磁鋼板積層板を使用しています。これらの積層体は、渦電流損失を低減するために絶縁層でコーティングされています。スチールの磁気特性は、効率的な磁束伝達を確実にするために慎重に選択されています。
ローターマグネット：モーターの回転部分であるローターには永久磁石が使われることが多いです。ネオジム - 鉄 - ホウ素 (NdFeB) 磁石は、高い磁気強度とエネルギー密度により一般的な選択肢です。これらの磁石は、必要な磁場パターンを作成するために正確に磁化されています。
巻線: 固定子巻線は銅線でできています。ワイヤのゲージと巻き数は、モーターの電力要件によって決まります。高純度銅を使用し、電気抵抗と発熱を最小限に抑えます。

3. ステータの製造

ステーターは BLDC モーターの重要な部品であり、その製造プロセスは非常に精密です。

ラミネート・スタッキング: 電磁鋼板を積層してステーターコアを形成します。この積層プロセスは、磁路が適切に配置されるように非常に正確に行われます。特殊な機械を使用して積層体をしっかりと押し付け、完全性を維持するために溶接または接着されることがよくあります。
巻線の設置: ステーターコアの準備ができたら、銅巻線を取り付けます。これは、モーター設計の複雑さに応じて、手動プロセスまたは自動プロセスにすることができます。巻線は、電流が印加されたときに必要な磁界を生成するために、特定のパターンでステーターの歯の周りに慎重に巻き付けられます。巻いた後、コイルは湿気、振動、機械的ストレスから保護するために樹脂が含浸されます。

4. ローター組立

ローターの組み立ては、製造プロセスのもう 1 つの重要なステップです。

マグネット取り付け：永久磁石はローターコアに取り付けられています。ロータの周囲に均一な磁場を確保するには、正確な位置決めが必要です。磁石を所定の位置に固定するには、特殊な接着剤または機械的固定具が使用されます。
シャフトの取り付け：ローターコアの中心にシャフトが挿入されています。シャフトは慎重に機械加工されており、ベアリングとの完璧なフィット感と位置合わせが保証されています。また、モーターが発生するトルクを負荷に伝達するのに十分な強度も必要です。

5. ステータとロータの組み立て

ステーターとローターを別々に製造した後、それらを組み立てます。このプロセスでは、ステーターとローター間のエアギャップが均一になるように慎重に位置合わせする必要があります。エアギャップが不均一であると、磁力が不均一になり、効率が低下し、騒音や振動が増加する可能性があります。

ベアリングの取り付け：シャフトの両端にベアリングが装着されており、ローターを支え、スムーズに回転します。摩擦を最小限に抑え、長期的な信頼性を確保するために、高品質のベアリングが選択されています。
ハウジングアセンブリ: 次に、ステーターとローターのアセンブリがハウジング内に配置されます。ハウジングは機械的保護を提供し、モーターの動作中に発生する熱の放散に役立ちます。多くの場合、アルミニウムまたはその他の軽量で熱伝導性の材料で作られています。

6. エレクトロニクスの統合

BLDC モーターのユニークな機能の 1 つは、電子制御システムです。このシステムは、適切なタイミングで固定子巻線の電流を切り替えて、回転子を駆動する回転磁界を生成する役割を果たします。

コントローラーの設計と製造: BLDC モーター用のカスタムメイドのコントローラーを設計および製造します。これらのコントローラーは、マイクロコントローラーまたは特定用途向け集積回路 (ASIC) に基づいています。これらは、モーターの速度、トルク、回転方向を制御するようにプログラムされています。
センサーの設置: 多くの BLDC モーターは、ホール効果センサーなどのセンサーを使用してローターの位置を検出します。これらのセンサーはコントローラーにフィードバックを提供し、コントローラーがステーター巻線を正確に切り替えることができるようにします。センサーは正確な位置検出を保証するために慎重にモーターに取り付けられています。

7. テストと品質保証

BLDC モーターはお客様に出荷される前に、一連の厳格なテストを受けて、当社の高品質基準を満たしていることを確認します。

電気試験: 抵抗、インダクタンス、絶縁抵抗などのモーターの電気パラメータをテストします。これらのテストは、巻線またはコントローラーの電気的故障を検出するのに役立ちます。
パフォーマンステスト: モーターをさまざまな負荷条件で動作させ、速度、トルク、効率、消費電力を測定します。また、モーターがスムーズに始動、停止、方向転換する能力もテストします。
振動・騒音試験: 過度の振動や騒音は、機械的な問題または調整不良を示している可能性があります。専用の機器を使用してモーターの振動や騒音レベルを測定し、必要に応じて調整します。

8. 梱包と発送

モーターはすべてのテストに合格すると、輸送中に保護するために慎重に梱包されます。当社では、クッション性を備え、衝撃や振動から保護するカスタム設計の梱包材を使用しています。

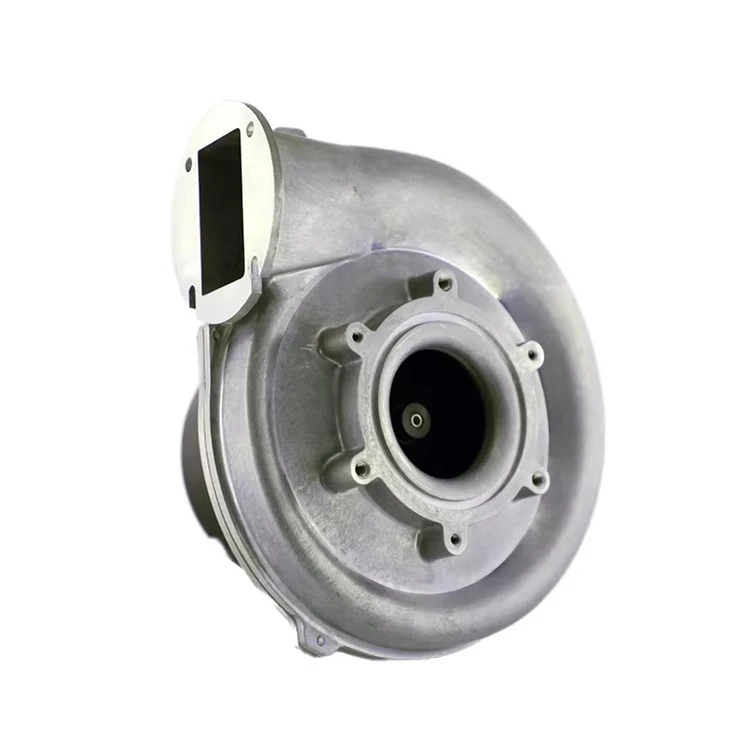

当社は、さまざまな用途向けに幅広い BLDC モーターを提供しています。たとえば、私たちの高圧集塵機送風機集塵システムに高圧空気流を提供するように設計されています。私たちの外径100mm 220V BLDCモーターは、さまざまな産業用および民生用アプリケーションに適したコンパクトで強力なモーターです。そして私たちの230V 8インチハイパワーボイラーブロワー混合ガスボイラーシステム用に特別に設計されています。

高品質の BLDC モーターをご検討の場合は、特定の要件について詳しくご説明いたしますので、お気軽にお問い合わせください。当社の専門家チームは、お客様の用途に適したモーターの選択を支援し、可能な限り最高のサービスを提供する準備ができています。
